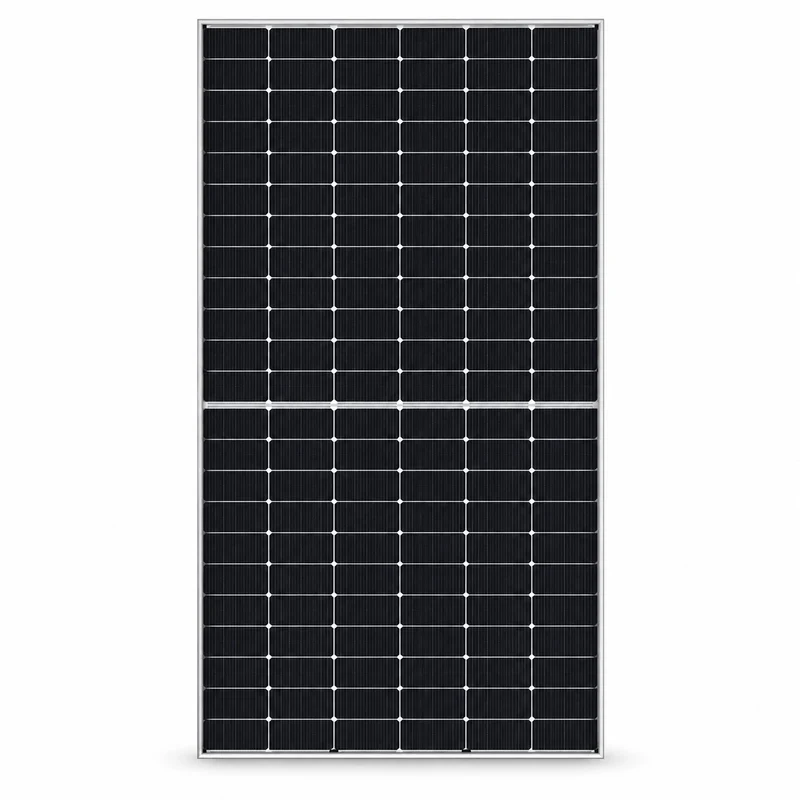

610W N-TOPCon monokristallijn zonnepaneel

Over dit product

Het Shielden 610W N-TOPCon zonnepaneel is een krachtige fotovoltaïsche module die is ontworpen rond N-type TOPCon monokristallijne celtechnologieDe module maakt gebruik van 182 × 182 mm cellen een 144 halfcelconfiguratie (2 × 72)waardoor interne elektrische verliezen worden verminderd en tegelijkertijd een stabiele stroomopwekking onder uiteenlopende bedrijfsomstandigheden wordt gewaarborgd.

De module meet 2278 x 1134 x 30 mm en weegt ongeveer 28 kg ±3%De constructie omvat 3.2 mm gehard glas met hoge lichtdoorlatendheideen frame van geanodiseerde aluminiumlegeringeen IP68 aansluitdoosen MC4-compatibele connectoren, wat een duurzame structuur oplevert voor langdurige fotovoltaïsche toepassingen buitenshuis.

De module is geschikt voor een maximale systeemspanning van 1000/1500V DC volgens IEC, met een bedrijfstemperatuurbereik van -40 ° C tot + 85 ° CHet mechanisch draagvermogen wordt gespecificeerd op 5400 Pa aan de voorzijde en 2400 Pa aan de achterkantwaardoor de module bestand is tegen veeleisende installatieomstandigheden.

De productdocumentatie benadrukt ook het volgende: half-cut multi-busbar technologie, PID-bestendigheid, prestaties bij weinig licht en een positieve vermogenstolerantie van 0 tot +3%De module wordt vermeld met IEC 61215 / IEC 61730terwijl het productiesysteem verwijst naar ISO 9001 en ISO 14001 .

Hoogtepunten van het product

N-type TOPCon-celtechnologie

De module is opgebouwd uit N-type monokristallijne siliciumcellen en is ontworpen om een ​​hoog conversierendement en stabiele energieopwekking op lange termijn te leveren.

144 Halfcelontwerp

De 144 halfcellen, 2 × 72 lay-out Dit helpt stroomgerelateerde verliezen te verminderen en ondersteunt verbeterde elektrische prestaties in vergelijking met conventionele lay-outs met volledige cellen.

610W hoogvermogenmodule

In de productbrochure wordt de T-610M72 aangeduid als een Zonnepaneel met een maximaal vermogen van 610 Wwaardoor het geschikt is voor projecten waarbij een hogere vermogensdichtheid op module-niveau de voorkeur heeft.

Sterk mechanisch draagvermogen

De module is geschikt voor een belasting tot 5400 Pa frontale zijdelingse belasting en 2400 Pa zijdelingse belasting aan de achterzijde, waardoor installatie in veeleisende buitenomgevingen mogelijk is.

30 jaar lineaire prestatiegarantie

De productdocumentatie specificeert een 12 jaar garantie op materiaal en vakmanschap samen met een 30 jaar lineaire garantie.

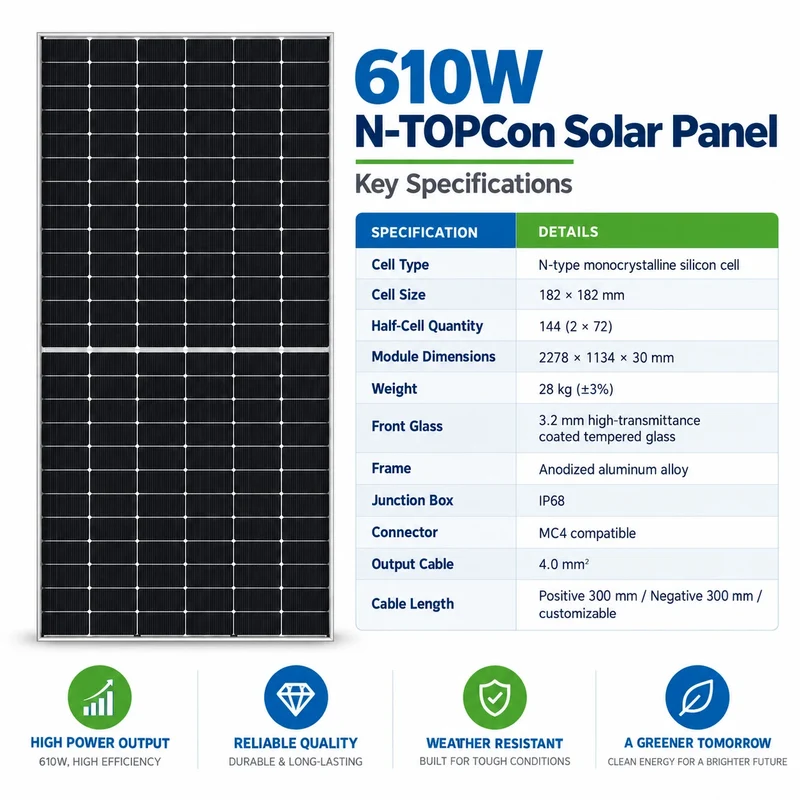

Technische specificaties

Specificaties	Parameter
Model	T-610M72
Maximaal vermogen	610 W *
Cell Type	N-type monokristallijn silicium
Celtechnologie	N-TOPCon
Cell Size	182 × 182 mm
Celconfiguratie	144 halve cellen, 2 × 72
Module afmetingen	2278 x 1134 x 30 mm
module Gewicht	28 kg ±3%
Voorruit	3.2 mm gehard glas met hoge lichtdoorlatendheid
Inlijsting	Geanodiseerde aluminiumlegering
Junction Box	IP68
connector	MC4-compatibel
Uitgangskabel	4.0 mm²
Lengte van de positieve kabel	300 mm
Lengte van de negatieve kabel	300 mm
Kabellengte	Op Maat Gemaakt
Positieve machtstolerantie	0 tot +3%

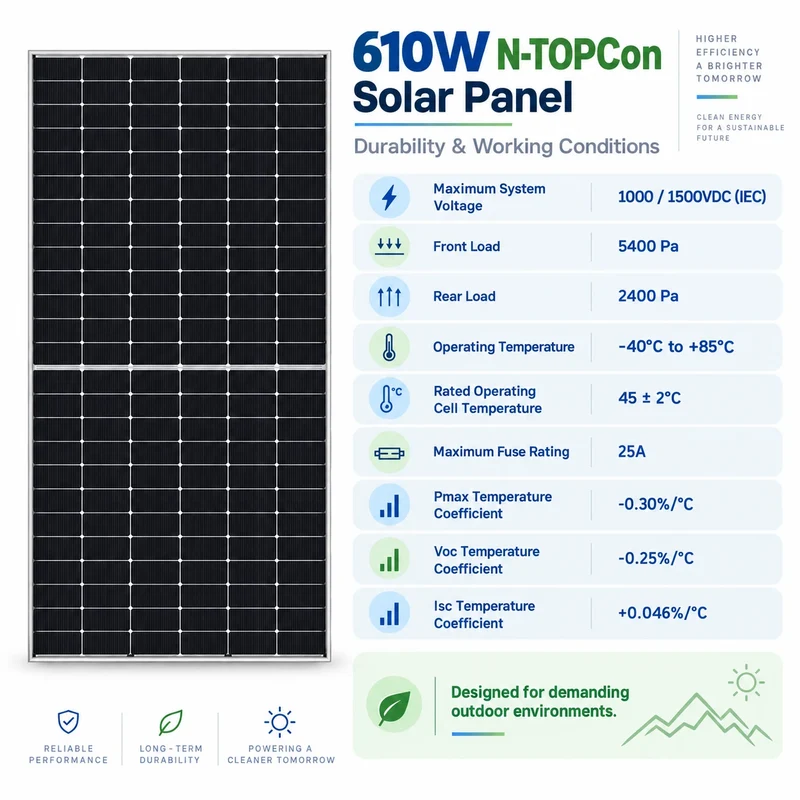

Maximale systeemspanning	1000 / 1500V DC (IEC)
Maximale zekeringwaarde	25A
Pmax temperatuurcoëfficiënt	-0.30% / ° C
Voc-temperatuurcoëfficiënt	-0.25% / ° C
Isc-temperatuurcoëfficiënt	+ 0.046% / ° C
Nominale bedrijfstemperatuur van de cel	45 ±2°C
Bedrijfstemperatuur	-40 ° C tot + 85 ° C
Mechanische frontbelasting	5400Pa
Mechanische belasting achter	2400Pa
Per pallet	36 pcs
Vrachtwagen met open laadbak: 17.5 m	1008 pcs
Materiaal- en procesgarantie	12 jaar
Lineaire garantie	30 jaar

Elektrische prestaties — STC

Het technische specificatieblad vermeldt momenteel de volgende elektrische waarden:

Parameter	585W	590W	595W	600W
Maximaal vermogen Pmax	585W	590W	595W	600W
vMP	42.52V	42.67V	42.82V	42.97V
kabouter	13.76A	13.83A	13.90A	13.97A
Voc	51.16V	51.30V	51.44V	51.58V
Isc	14.55A	14.63A	14.71A	14.79A
Module efficiëntie	22.65%	22.85%	23.05%	23.25%

De STC-voorwaarden zoals vermeld in het document zijn: 1000W/m² instraling, 25°C moduletemperatuur, AM 1.5.

Toepassingen

Het 610W N-TOPCon zonnepaneel is geschikt voor een breed scala aan fotovoltaïsche projecten, waaronder:

• Zonnepanelen op het dak voor commerciële en industriële toepassingen

• Zonne-energiecentrales op nutsbedrijfschaal

• PV-installaties met hoog vermogen voor woonhuizen

• Off-grid zonnesystemen

• Projecten voor de opslag van zonne-energie

• Zonnepanelensystemen voor de landbouw en afgelegen gebieden

• Zonnepanelen op de grond

Dankzij het hoge modulevermogen, de compatibiliteit met 1500V-systemen, de hoge mechanische belastbaarheid en de grootformaatconstructie met 144 halfcellen is dit paneel bijzonder geschikt voor projecten waarbij het aantal modules wordt verminderd en het geïnstalleerde vermogen per paneel wordt verhoogd.
